PHG-11TP-23
一入一出 頻率信號輸入 頻率信號1:1 (24V配電)輸出
-
通道數：
一進一出
-
輸入：
頻率信號
-
輸出：
頻率信號1:1 (24V配電)
頻率信號輸入信號隔離器
一入一出
輸入：頻率信號
輸出：頻率信號1:1 (24V配電）
概述
頻率量輸入信號隔離器:PHG-11TP-23，將輸入端的頻率信號1:1輸出, 并給輸出端儀表提供24V隔離配電電源。
一入一出
輸入：頻率信號
輸出：頻率信號1:1 (24V配電）
概述
頻率量輸入信號隔離器:PHG-11TP-23，將輸入端的頻率信號1:1輸出, 并給輸出端儀表提供24V隔離配電電源。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 頻率≤100KHz，幅值≤24V，占空比≥20%，高電平≥4V，低電平≤1V |
|---|---|
| 配電電壓 | 開路電壓≤25V，帶載25mA時配電電壓≥16V |
| 輸出信號 | 頻率信號1:1 |
| 信號范圍 |
信號低電平≤0.5V
信號高電平≥20V
|
| 驅動電流 | ≤15mA，負載電阻≥1kΩ |
| 供電電壓 | 18~35V DC，功耗 ≤1.7W（24V DC供電，24V電平輸出時） |
| LED指示燈 | 綠色：電源指示 |
| 收，發切換時間 | ≥20ms |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）（輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 （IEC 61326-1） |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 頻率量設備 |

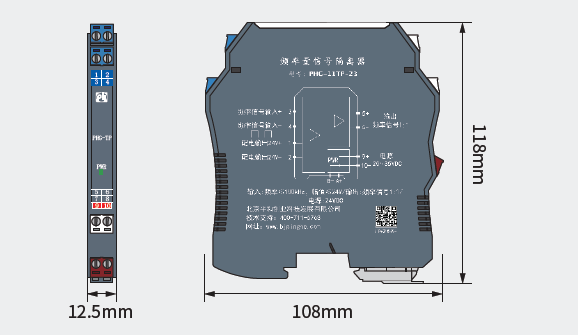

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
