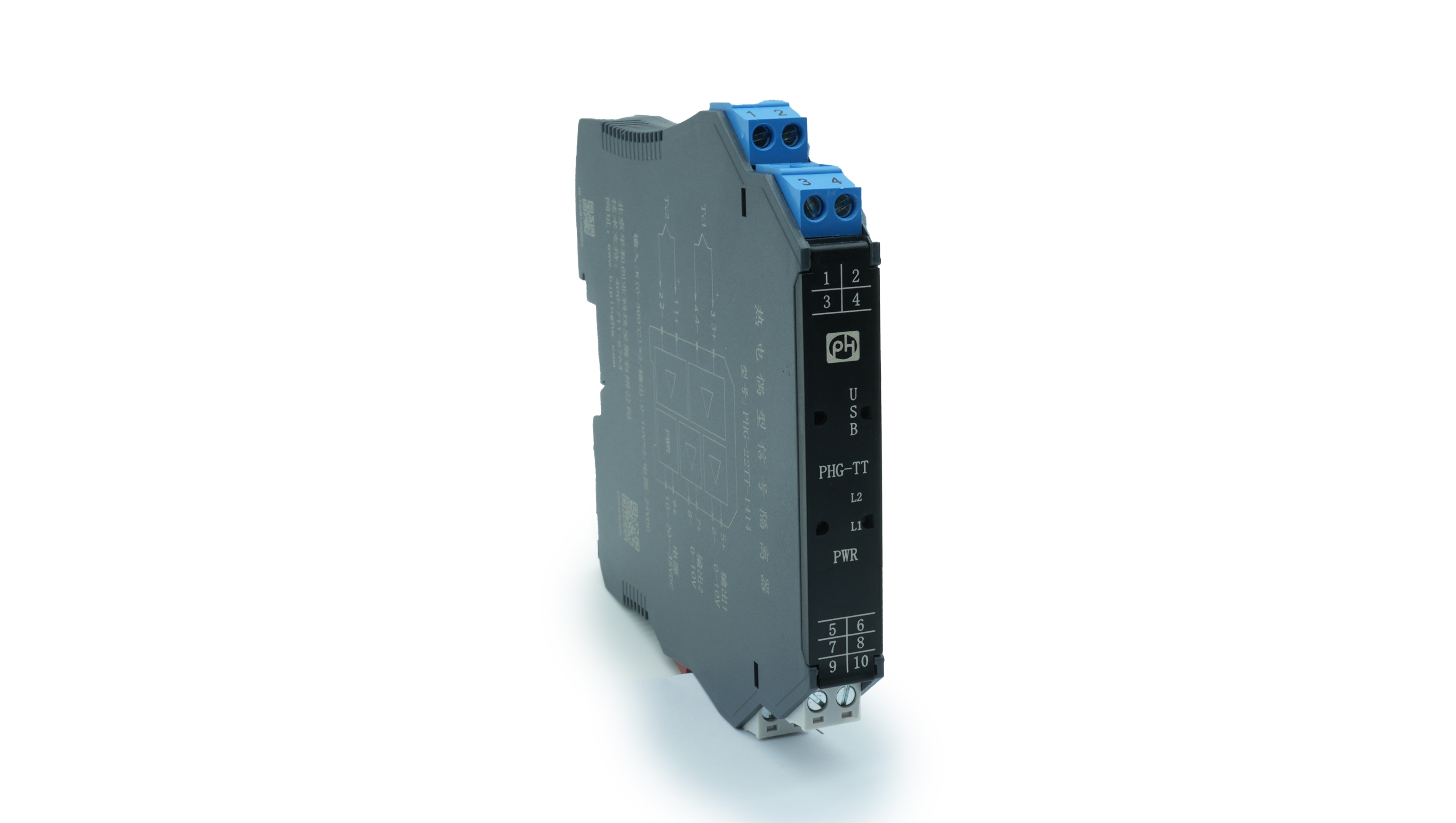

PHG-22TT
二入二出 熱電偶輸入 直流信號輸出
-
通道數：
二進二出
-
輸入：
熱電偶
-
輸出：
直流信號
熱電偶輸入信號隔離器
二入二出
輸入：熱電偶
輸出：直流信號
概述
熱電偶輸入溫度變送器，可將熱電偶（TC）發出的直流信號隔離轉換為直流信號，此產品內置冷端補償功能，可智能組態, 熱電偶的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。
概述
熱電偶輸入溫度變送器，可將熱電偶（TC）發出的直流信號隔離轉換為直流信號，此產品內置冷端補償功能，可智能組態, 熱電偶的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號類型和量程表 | ||||
| 代碼 | 熱電偶型號 | 測量范圍 | 最小量程 | 轉換精度 |
| 1 | K | -200~1370℃ | 50℃ | 0.5℃/0.1% |
| 2 | S | -50~1760℃ | 500℃ | 1.5℃/0.1% |
| 3 | E | -140~1000℃ | 50℃ | 0.5℃/0.1% |
| 4 | J | -160~1200℃ | 50℃ | 0.5℃/0.1% |
| 5 | B | 250~1800℃ | 500℃ | 1.5℃/0.1% |
| 6 | T | -200~400℃ | 50℃ | 0.5℃/0.1% |
| 7 | R | -50~1760℃ | 500℃ | 1.5℃/0.1% |
| 8 | N | -200~1300℃ | 50℃ | 0.5℃/0.1% |
| 輸出參數定義 | |
| 代碼 | 參數 |
| 1 | 4~20mA |
| 2 | 0~20mA |
| 3 | 0~5V |
| 4 | 0~10V |
| 5 | 1~5V |
| 6 | 0~75mV |
| 7 | ±10V |
| 8 | 用戶自定義 |
| 輸入信號 | K、S、E、J、B、T、R、N熱電偶信號 （詳見“輸入信號類型和量程表”） |
|---|---|
| 輸入斷線 | 默認“低報”，可通過組態軟件修改為“高報” |
| 信號范圍 | 對應熱電偶的測量范圍-10~100mV |
| 量程范圍 | 用戶訂貨時自行定制組態，在尾號指明或另說明 |
| 內置冷端補償 | ±1℃ (補償范圍-20℃-+60℃) |
| 輸出信號 | 直流信號（電流/電壓） |
| 負載電阻 |
電流型負載電阻≤500Ω （可定制） |
| 供電電壓 | 18~35V DC，功耗：電流輸出 <1.8W, 電壓輸出 <1W |
| LED指示燈 |
綠色：電源指示 低量程報警黃燈亮；高量程報警紅燈亮 |
| 輸出精度 | 詳見 “輸入信號類型和量程表” |
| 響應時間 | 300ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | K、S、E、J、B、T、R、N熱電偶傳感器 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
