PHG-11TT-*8+
一入一出 熱電偶輸入 熱電偶1:1輸出
-
通道數：
一進一出
-
輸入：
熱電偶
-
輸出：
熱電偶1:1
熱電阻輸入信號隔離器
一入一出
輸入：熱電偶
輸出：熱電偶1:1
概述
PHG-11TT-*8+系列熱電偶輸入溫度變送器，可將熱電偶（TC）發出的毫伏信號1:1輸出。
概述
PHG-11TT-*8+系列熱電偶輸入溫度變送器，可將熱電偶（TC）發出的毫伏信號1:1輸出。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | K、S、E、J、B、T、R、N熱電偶信號 |
|---|---|
| 信號范圍 | -20~80mV |
| 輸出信號 | 熱電偶信號（輸入信號1:1） |
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 18~35V DC，功耗: <0.8W （24V DC供電時） |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | 0.05%F.S |
| 響應時間 | 300ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ (輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | K、S、E、J、B、T、R、N熱電偶傳感器 |

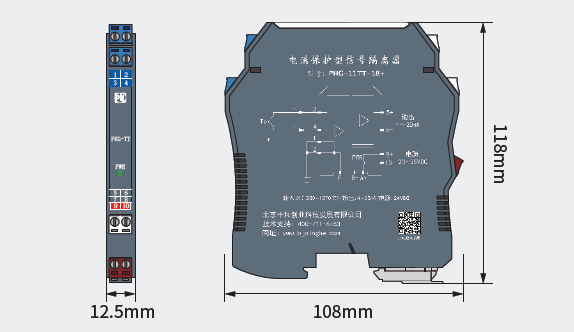

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
