熱電阻輸入信號隔離器
一入二出
輸入：熱電阻
輸出：直流信號
概述
電涌保護型熱電阻輸入溫度變送器，可將二線制或三線制熱電阻（RTD）信號隔離轉換為直流信號, 用于驅動負載。可智能組態(tài), 熱電阻的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。
概述
電涌保護型熱電阻輸入溫度變送器，可將二線制或三線制熱電阻（RTD）信號隔離轉換為直流信號, 用于驅動負載。可智能組態(tài), 熱電阻的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 熱電阻信號 （詳見“輸入信號類型和量程表”） |
|---|---|
| 輸入斷線 | 默認“低報”，可通過組態(tài)軟件修改為“高報” |
| 信號范圍 | 對應熱電阻的測量范圍 |
| 量程范圍 | 用戶訂貨時自行定制組態(tài)，在尾號指明或另說明 |
| 激勵電流 | 800uA |
| 輸出信號 | 直流信號（電流/電壓） |
| 負載能力 |
電流型負載電阻≤500Ω （可定制） |
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 18~35V DC，功耗：電流輸出 <1.2W, 電壓輸出 <0.6W |
| LED指示燈 |
綠色：電源指示 低量程報警L1燈亮；高量程報警L2燈亮 |
| 輸出精度 | 詳見 “輸入信號類型和量程表” |
| 響應時間 | 300ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 二線制或三線制熱電阻 G53, Cu50, Pt100, Pt1000, Ni1000 |

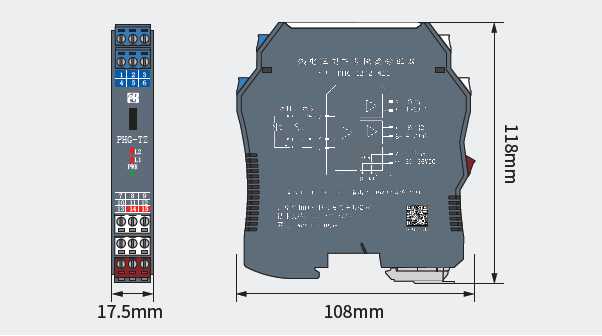

| 外形尺寸 | 厚17.5mm×寬108mm×高118mm |
