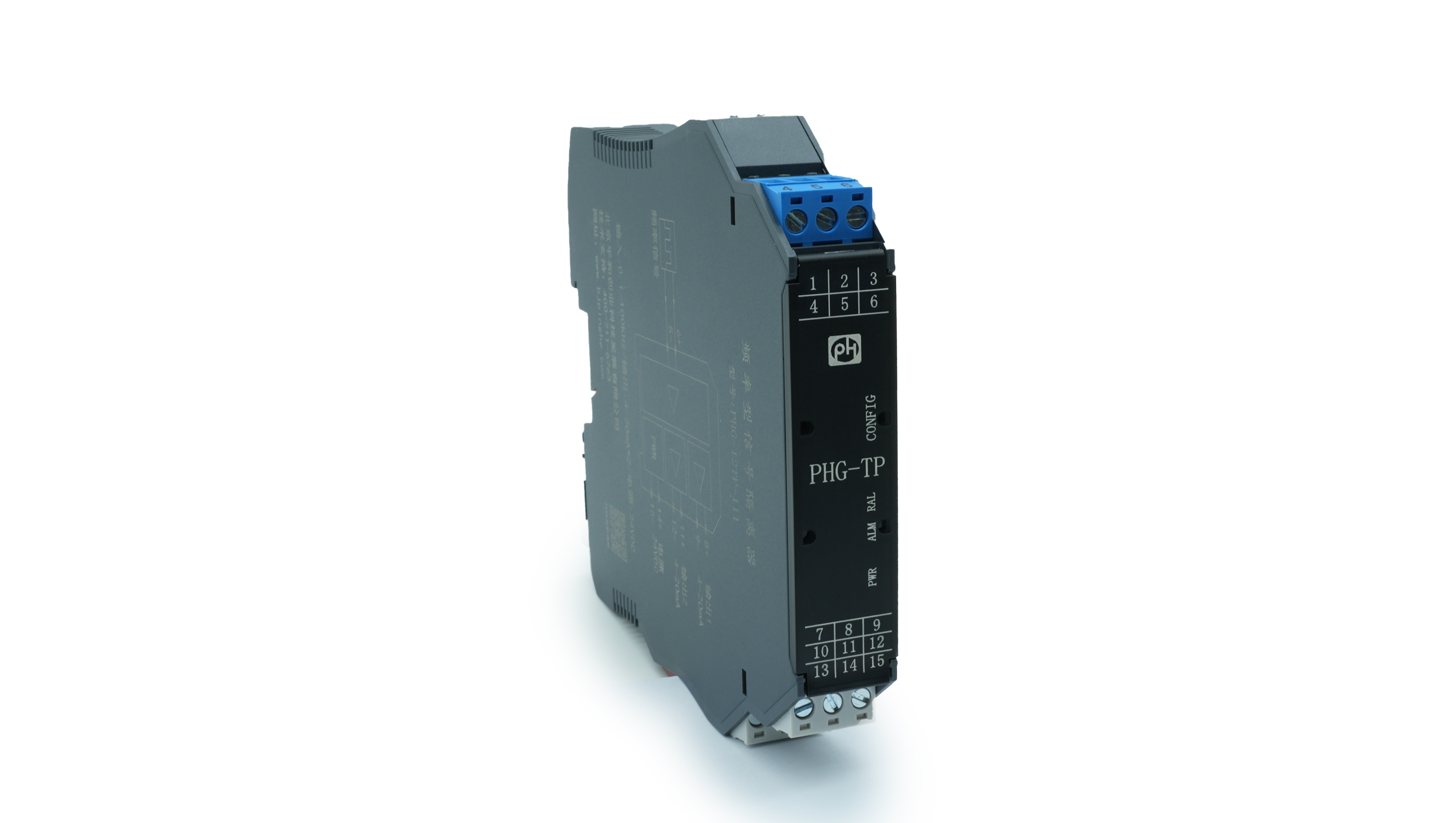

PHG-12TP
一入二出 頻率信號輸入 直流信號輸出
-
通道數：
一進二出
-
輸入：
頻率信號
-
輸出：
直流信號
頻率信號輸入信號隔離器
一入二出
輸入：頻率信號
輸出：直流信號
概述
頻率量輸入信號隔離器:PHG-12TP系列，將輸入端的頻率信號根據用戶設定的量程線性轉換成直流信號輸出。
一入二出
輸入：頻率信號
輸出：直流信號
概述
頻率量輸入信號隔離器:PHG-12TP系列，將輸入端的頻率信號根據用戶設定的量程線性轉換成直流信號輸出。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 |
輸入頻率：0.1Hz~100kHz
最高允許輸入電壓：30Vp-p
最小輸入點評：2V, (2Hz~100kHz)
2V, (0.1Hz~100kHz)
|
|---|---|
| 輸出信號 | 直流信號 |
| 電流輸出負載電阻 | ≤350Ω |
| 電壓輸出負載電阻 | ≥4kΩ |
| 供電電壓 | 18~35V DC，功耗 ≤1.5W (24V DC供電，20mA輸出時） |
| 脈沖寬帶 | ≥2us |
| 輸出精度 | 0.1%F.S |
| 溫度漂移 | 0.01% F.S/℃ |
| * | 輸入信號故障檢測功能詳見使用說明書 |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| LED指示燈 |
ALM黃燈：輸入信號高于報警高位置（含死區值）時亮 ALM紅燈：輸入信號低于報警低位值（含死區值）時亮 ALM黃燈，紅燈均亮：輸入信號故障 |
| 電磁兼容性 | 符合GB/T 18268 (IEC 61326-1) |
| 絕緣強度 | ≥1500V AC/min (輸入/輸出/電源間) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |
| 導線要求 | 橫截面≥0.5mm2;絕緣強度≥500V |
| 適用現場設備 |
電平脈沖信號
|
| 外形尺寸 | 厚17.5mm×寬108mm×高118mm |
