PHC-11HF-14
開關量輸出 隔離式安全柵? ?
-
通道數：
一進一出
-
輸出：
開關量輸出
開關量輸出隔離式安全柵
概 述

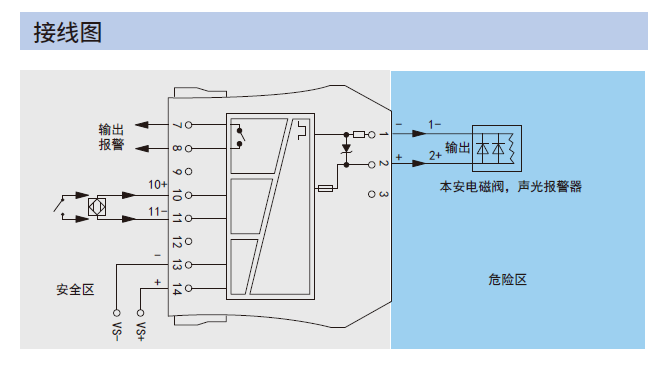

底板安裝型隔離式安全柵：PHC-11HF-14，可實現將安全區的觸點開關、邏輯電平輸入量
轉換為本安設備驅動量，輸出到危險區現場，從而控制電磁閥、聲光報警器等。 信號狀態
指示燈設紅黃雙色，報警顯示紅色，輸出電磁閥等工作顯示黃色。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 通道數 | 一入一出 |
|---|---|
| 供電電壓 | 18～35V DC，功耗約2.2W(輸出48mA，12.8V 時） |
| 電源保護 | 電源反向保護 |
| 開路電壓 | 開關觸點，邏輯電平 |
| 輸出信號 | 22V~24V DC，UE/IE=12.8V/48mA |
| 允置反功能 | K1置ON側，電路輸出置反 |
| LED指示燈 |
綠色?電源指示
黃色?輸出繼電器正常工作狀態
|
| 報警繼電器功能 |
撥碼開關K2置“ON”側，電路選用報警功能
負載電阻＜50Ω，短路報警(SC）
負載電阻＞10kΩ，開路報警(LB）
|
| 報警繼電器特性 |
響應時間：20ms
驅動能力：250V AC/2A，30V DC/2A電阻性負載時
負載類型：電阻性負載
|
| 輸出精度 | 0.1%F.S(典型值： 0.05%F.S) |
| 響應時間 | 20ms達到最終值的90% |
| 溫度參數 | 工作溫度：-20℃~+60℃；存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min)；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268)，IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2；絕緣強度≥500V |
| 適用的現場設備 | 聲光報警器，本安電磁閥 |
| 安裝場所 | 安裝在安全區，可與最高處于0區，IIC，20區，IIIC 危險場所的本安儀表連接 |
| 外形尺寸 | 寬104.8mm×高116.1mm |
| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
| 認證標準 | GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 防爆標志 | [Exia Ga]ⅡC、[Exia Da]ⅢC |
| 認證參數(端子1-2之間) | Um：250V AC/DC，Uo=25.2V DC，Io=147mA，Po=0.92W， Co=0.107μF， Lo=1.5mH |
