PHG-12TF-288+
一入二出 觸點及NAMUR接近開關輸入 晶體管輸出
-
通道數：
一進二出
-
輸入：
觸點及NAMUR接近開關輸入
-
輸出：
晶體管
開關量輸入信號隔離器
一入二出
輸入: 觸點及NAMUR接近開關
概述
輸出: 晶體管
概述
電涌保護型開關量輸入晶體管輸出信號隔離器，將開關觸點或接近開關的輸入信號，通過隔離轉換為晶體管輸出。線路故障檢測通過模塊頂部LED燈顯示。模塊的開關用來選擇通道的相位和是否需要線路故障檢測功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 觸點及NAMUR接近開關 |
|---|---|
| 傳感器供電電壓 | 約8V |
| 輸入頻率范圍 | ≤5kHz |
| 輸入/輸出特性 | 現場輸入電流：>2.1mA時, 輸出閉合, 表示ON；現場輸入電流：<1.2mA時, 輸出開路, 表示OFF |
| 輸出e-c間導通/截止?fàn)顟B(tài)可轉換控制 |
撥碼開關K1，K3置“ON”側，晶體管輸出e-c導通 撥碼開關K1，K3置“OFF”側，晶體管輸出e-c截止 撥碼開關K2，K4置“ON”側，電路選用指示燈紅燈LFD報警功能 |
| 輸出信號 | 晶體管 |
| 輸出特性 | NPN型晶體管發射極或集電極開路輸出 |
| 驅動能力 | 輸出電流≤20mA (1.2kΩ), 內部最大電流100mA, 設短路電流保護 |
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 18~35V DC, 功耗<1.2W (晶體管導通時) |
| LED指示燈 |
綠色: 電源指示
黃色: 輸出晶體管正常工作狀態
紅色: LFD指示, 路線故障報警
|
| 開關頻率 | <10Hz |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關輸入等現場設備 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |

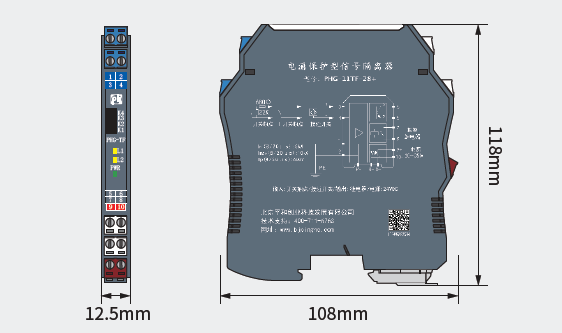

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 路線故障檢測 (LFD) |
用戶可在模塊頂部的開關選擇“ON”側, 啟用故障檢測功能, 并通過LED紅色燈指示報警。現場輸入電流>7mA, 短路報警 (SC); 現場輸入電流<0.1mA, 開路報警（LB)。諾開關觸點輸入, 需斷線檢測功能(斷線,短路)，應在開關兩端并聯22KΩ電阻,
串聯680Ω電阻 (如下圖接線圖中開關觸點 II)。
|
