模擬量輸出隔離式安全柵
概述
底板安裝型隔離式安全柵：PHC-22HD-1111，可實現將安全區儀表的4~20mA信號傳輸?shù)?/span>
危險區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 通道數 | 二入二出 |
|---|---|
| 供電電壓 | 18～35V DC，功耗約2W(24V DC，輸出20mA時） |
| 電源保護 | 電源反向保護 |
| 輸入信號 | 4~20mA(HART) |
| 輸出信號 | 4~20mA(HART) |
| 允許輸出負載能力 | 0～500Ω(可定制) |
| 驅動電流 | ≤15mA，負載電阻≥1kΩ |
| LED指示燈 | 綠色?電源指示 |
| 輸出精度 | 0.1%F.S(典型值：0.05%F.S） |
| 響應時間 | 2ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min)；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268)，IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2；絕緣強度≥500V |
| 適用的現場設備 | 閥門定位器、電/氣轉換器 |
| 安裝場所 | 安裝在安全區，可與最高處于0區，IIC，20區，IIIC 危險場所的本安儀表連接 |
| 外形尺寸 | 寬104.8mm×高116.1mm |

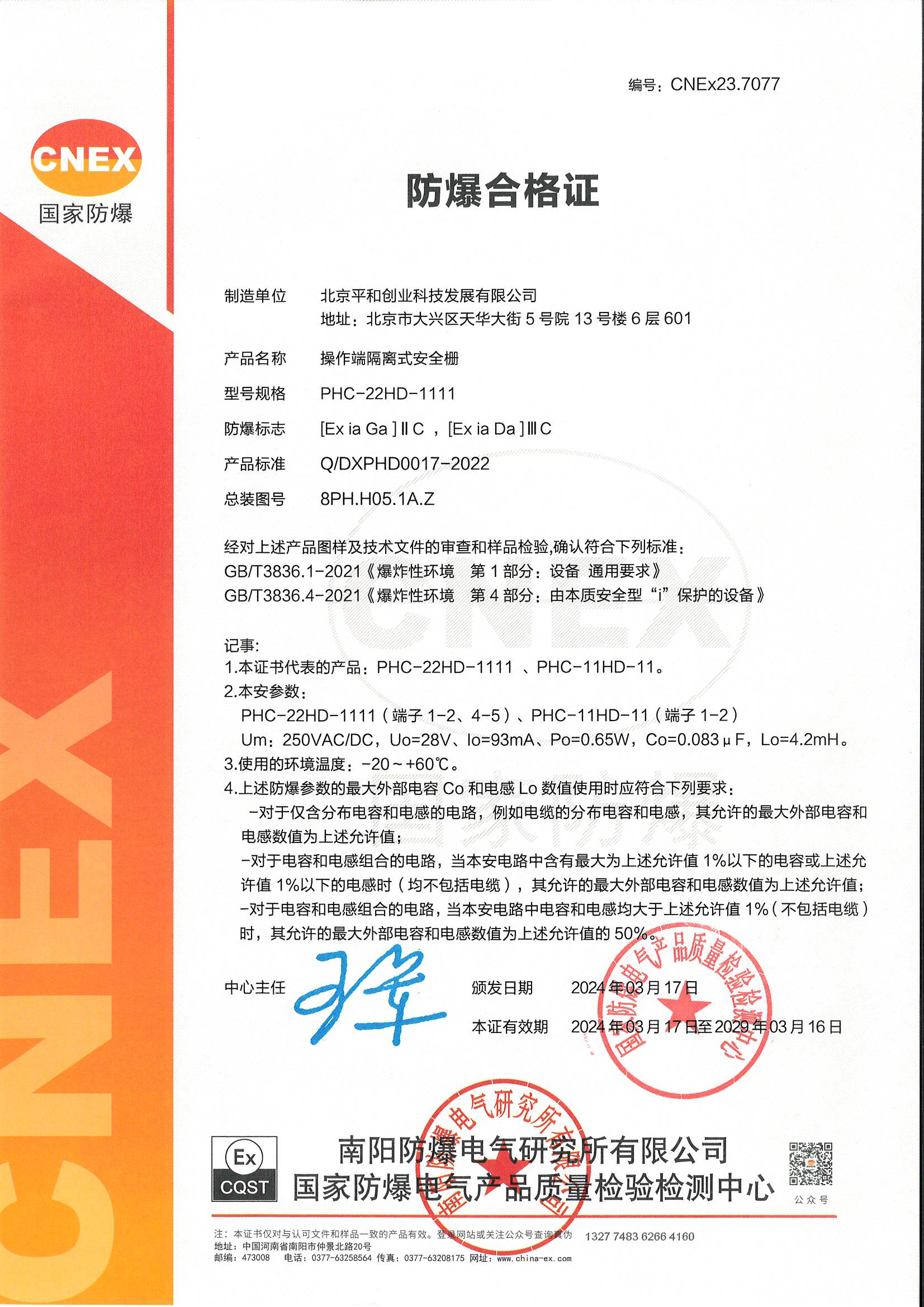

| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
| 認證標準 | GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 防爆標志 | [Exia Ga]ⅡC、[Exia Da]ⅢC |
| 認證參數(端子1-2，4-5之間) | Um：250V AC/DC，Uo=28V DC，Io=93mA，Po=0.65W，Co=0.083μF，Lo=4.2mH |
