PHG-11TH
一入一出 電位器信號輸入 直流信號輸出
-
通道數：
一進一出
-
輸入：
電位器信號
-
輸出：
直流信號
電位器輸入信號隔離器
一入一出
輸入: 電位器信號
輸出: 直流信號
概述
電位器輸入信號隔離器, 可將電位器信號隔離轉換為直流信號輸出，轉換電路把2.5V電壓變送到輸入端電位器，電位器再把分壓值傳回電路。
電位器輸入信號隔離器, 可將電位器信號隔離轉換為直流信號輸出，轉換電路把2.5V電壓變送到輸入端電位器，電位器再把分壓值傳回電路。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 三線制電位器 |
|---|---|
| 輸出信號 | 直流信號 (電流/電壓) |
| 負載電阻 |
電流型負載電阻≤500Ω （可定制）
電壓型負載電阻 <5mA （可定制）
|
| 供電電壓 | 18~35V DC，功耗：電流輸出 <0.8W, 電壓輸出 <0.5W |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | ±0.1%F.S |
| 響應時間 | 300ms達到最終值的90% |
| 溫度漂移 | 0.01%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 三線制電位器 |

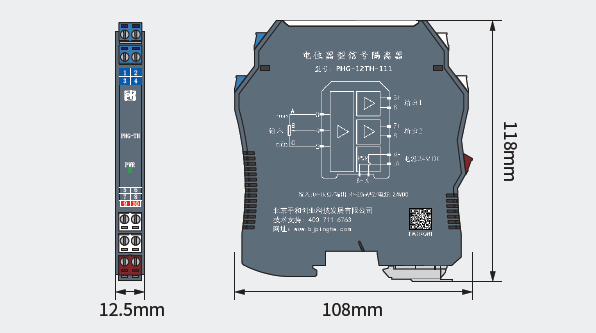

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
